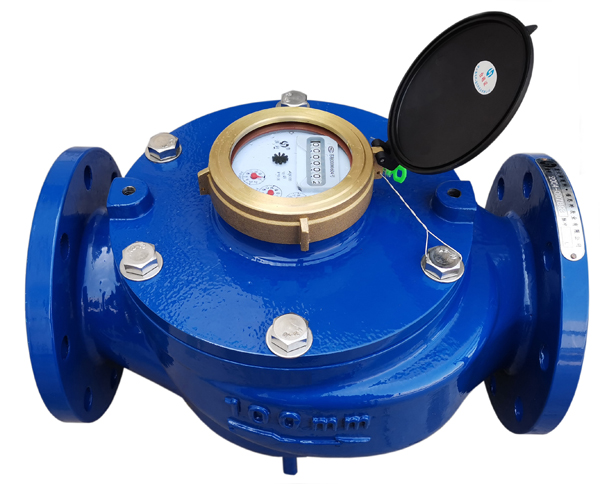

多流束旋翼液封式水表LXS-(65~150)/A2
◆用途:
★用于測量流經自來水管道水的體積總量。用戶可在該水表指示器上直觀讀取流過水表水的體積。適用于單向水流,
對有腐蝕性的液體不能測量。
◆優點:
★表殼回流腔設計,壓損大幅度降低。
★內置高強度過濾網,可有效防止管道中的雜物損壞水表,減少水表的故障率。
★七位寬字輪設計,字輪計數部分采用特殊液體封裝并配有壓力補償裝置,指針計數減速部分能長期保持浸入水中。
★字輪顯示部位上方采用防霧氣設計,可有效防止玻璃上下表面內外溫差導致冷凝現象,使字輪讀數長期保持清晰。
★結構緊湊、可靠,防污效果好,抄讀方便,計量精度較高。
★可預留有磁或無磁發訊指針,根據不同需求配置各種遠傳裝置。
◆工作條件:
溫度等級:T30 水壓等級:MAP10 氣候和機械環境等級:O級 流動剖面敏感度等級:U5/D3
◆流量技術參數
公 稱
口 徑
|
過載流量
Q4
|
常用流量
Q3
|
Q3/Q1
|
Q2/Q1
|
分界流量
Q2
|
最小流量
Q1
|
最小讀數
Min
|
最大讀數
Max
|
mm
|
m3/h
|
m3/h
|
m3
|
65
|
31.25
|
25
|
50
|
1.6
|
0.8
|
0.5
|
0.00005
|
999999
|
80
|
0.5
|
0.31
|
80
|
50
|
40
|
50
|
1.28
|
0.8
|
0.0005
|
9999999
|
80
|
0.8
|
0.5
|
100
|
78.75
|
63
|
50
|
2
|
1.26
|
0.0005
|
9999999
|
80
|
1.26
|
0.8
|
150
|
200
|
160
|
50
|
5.1
|
3.2
|
0.0005
|
9999999
|
80
|
3.2
|
2
|
◆計量特性:2級水表(準確度等級為2級)
在水溫0.1℃至30℃范圍內,水表的最大允許誤差在高區(Q2≤Q≤Q4)為±2%,低區(Q1≤Q<Q2)為±5%;
◆壓力損失等級:Δp 63
◆外形尺寸及重量
公 稱
口 徑
|
長
L
|
寬
B
|
高
H
|
連接法蘭標準:GB/T17241.6-2008
|
重量
|
|
法蘭外徑
D
|
螺栓孔中
心圓直徑
D1
|
單邊螺栓孔
數-孔直徑
n-Φd
|
|
mm
|
kg
|
|
65
|
280
|
185
|
200
|
185
|
145
|
4-Φ19
|
16
|
|
80
|
370
|
316
|
261
|
200
|
160
|
8-Φ19
|
35
|
|
100
|
370
|
328
|
281
|
220
|
180
|
8-Φ19
|
43
|
|
150
|
500
|
406
|
372
|
285
|
240
|
8-Φ23
|
90
|
|
注: 法蘭連接按GB/T17241.6-2008 PN10的規定,特殊規格訂貨時提出。
尺寸及重量、主要參數以產品實物及訂貨要求為準。

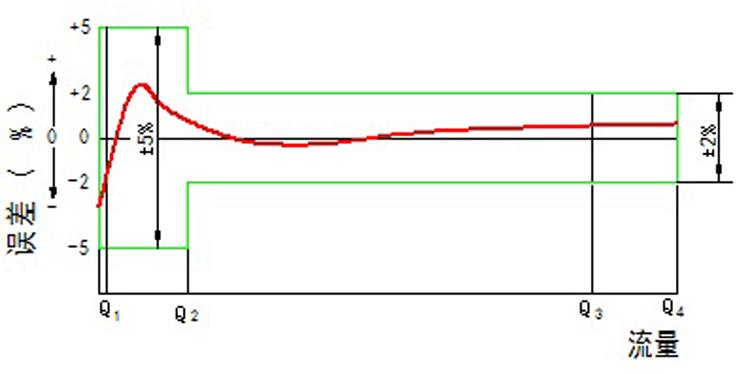

◆流量誤差曲線
◆外形尺寸圖
